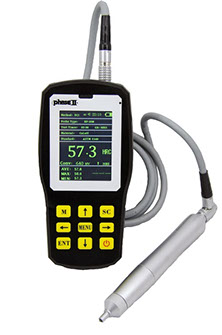

PHT-6000

Número de modelo

PHT-6000

Los durómetros de PHASE II son capaces de medir la dureza de superficies de una amplia variedad de metales sobre superficies planas, redondas, delgadas o gruesas. A diferencia de los medidores de dureza dinámicos regulares, estos modernos durómetros portátiles incorporan la tecnología “ultrasónica UCI” la cual permite medir la dureza de piezas de trabajo muy delgadas y pequeñas, que de otro modo no podrían ser medidas con precisión usando un dispositivo portátil. Debido a su función no destructiva, estos durómetros permiten medir partes altamente sensibles o acabadas que antes no podían ser probadas en un entorno operativo. La característica no destructiva (ndt) de estos durómetros permite al operador probar las partes con precisión sin causar daños estructurales o físicos que normalmente conduciría a la eliminación o el re-acabado de las partes. Esto traduce en menos piezas desechadas y reducidos costos de manufactura debido a inspecciones necesarias.

PHASE II ofrece dos modelos de durómetros por ultrasonido que son capaces de medir la dureza de superficies de una amplia variedad de metales sobre superficies planas, redondas, delgadas o gruesas. Mediciones precisas de acero, fundición de acero, aleación de acero, aluminio, latón, bronce y cobre se logran fácilmente con estos instrumentos compactos.

El PHT-6000 cumple con las especificaciones ASTM A1038-10.

Accesorios

Estandar

Instrumento base
15N (1.5kgf) Sonda Manual (MET-U1A)
50N (5kgf) Sonda Manual (MET-U1A50)
Bloque de prueba calibrado ( 2 piezas)
Maletín de transporte
Cargador de Batería
Manual de Operación

Características

Funciones

Non-Destructive hand held portable hardness tester
Combines UCI and Leeb portable hardness testing in one state of the art device
Test steel with min thickness of .08” and unlimited max thickness (Other materials may have larger minimum thickness levels, depending on hardness)
Blazing fast test results
Rockwell, Brinell and Vickers hardness test conversions shown on display
Large Memory w/USB Output
Choice of manual UCI probes; 1kg, 2kg, 5kg & 10kg
Optional Motorized Probes: .30kg, .80kg, & 1kgf
Available Impact Devices(Leeb) D, DC, D+15, G & DL

Menú de operación fácil de leer
Gran Pantalla LCD con luz de fondo
Interfaz USB
Lectura Automática a todas las escalas, incluyendo Brinell, Rockwell, Rockwell superficial y Vickers.
Valor promedio automático
Capacidad de archivo de datos

Número de modelos: PHT-6000 SERIES

Impedancia de contacto ultrasónico es un método de ensayo de dureza basado en la frecuencia del cambio en las mediciones de una varilla de resonancia provocada por la naturaleza esencialmente elástica del área finita de contacto entre el penetrador y la pieza de ensayo durante la penetración. Descrito como una práctica de prueba de dureza utilizando un instrumento calibrado que presiona una varilla resonante con un penetrador de diamante estilo Vickers con una fuerza fija contra la superficie de la parte a ser probada.

Escalas

Rockwell C

Rockwell B

Brinell

Vickers

Material

Acero

Aluminio

Acero

Rango de Medición

20-67 HRC

59-99 HRB

75-650 HB

75-1000 HV

UCI Durómetros Portátiles

Scales-UCI

Measurement Range

Tolerance

Rockwell C

Rockwell B

Rockwell A

Brinell

Vickers

20-70 HRC

41-99 HRB

61-85 HRB

76-618 HB

80-1599 HV

+/- 1.5 HRC

+/-1.5 HRB

+/-1.5 HRA

+/- 3% HB

+/- 3% HV

Tambien realiza Pruebas en las siguientes escalas (UCI only) HRN15 - HRN30 - HRN45 - HRT15 - HRT30 - HRT45 HRF – HK - HD

LEEB Durómetros Portátiles

Scales-UCI

Measurement Range

Rockwell C

Rockwell B

Brinell

Vickers

Shore

Leeb

25-67 HRC

59-99 HRB

85-651 HB

83-976 HV

26-99HS

170-960HLD

Tolerance

+/- 1.5 HRC

+/-1.5 HRB

+/- 10 HB

+/- 12 HV

+/-10HS

+/- 6HL

UCI Durómetros Portátiles con Sonda Manual

UCI Durómetros Portátiles con Sonda Motorizada

Model

Description

Application Notes

Model

Description

Application Notes

PHT-6001

PHT-6002

PHT-6005

PHT-6010

UCI Portable Hardness Tester w/1kgf Probe

UCI Portable Hardness Tester w/2kgf Probe

UCI Portable Hardness Tester w/5kgf Probe

UCI Portable Hardness Tester w/10kgf Probe

For surfaces with Ra below 125μin

For surfaces with Ra below 200μin

For surfaces with Ra below 400μin

For surfaces with Ra below 600μin

PHT-6030

PHT-6080

PHT-6100

UCI Portable Hardness Tester w/.30kgf Probe

UCI Portable Hardness Tester w/.80kgf Probe

UCI Portable Hardness Tester w/1kgf Probe

Best for checking coating layer hardness; Finished thin parts

Best for smooth bearing type surfaces

Best for machined surfaces

Hardness Range

Scale Selection

Tolerance

Display Type

Language Selection

Data Logger

Data Memory

Statistical Software

Data Output

Power Supply

Auto Power Off

Recharging Time

Battery Usage

Net Weight(base unit)

Gross Weight

Unit Dimensions

Gross Dimensions

HRC: 20.3- 70; HRB: 61-85.6 ; HV: 80-1599; HB: 76-618

Rockwell C (HRC); Rockwell B (HRB); Rockwell A (HRA); Brinell (HB); Vickers (HV); Leeb (HLD) and many more!

+/- 3.0% deviation of average from the reference value of the hardness test block with a minimum of 5 tests

LCD Color Screen w/Backlight, adjustable brightness

English, German, Chinese, Spanish, etc.

Letters, Numerals

2000 groups of measured data ; 20 groups of calibration data

Supplied-can be saved in Word or Excel

USB – cable supplied

Rechargeable Lithium Battery: Voltage-4.2V, 4800mAh

5 minutes

Approx. 8 hours

Approx. 6 hours (no backlight)

2lbs (w/probe)

12 lbs

7.0 x 3.1 x 1.1” (160x80x30mm)

13.7 x 17.7 x 5.9” (350x450x150mm)

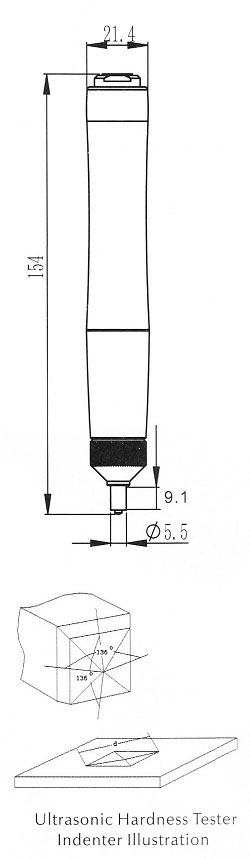

Probe Type/Model

Loading Force

Probe Diameter

Length

Oscillating Rod Diameter

Surface Roughness Requirements

μm=Metric μin= Inch

Min weight of test sample

Minimum thickness of sample

PHT-6001

1kgf (10N)

22mm

154mm

2.4mm

Ra<3.2μm

(Ra<125 μin)

0.3kg (.66lbs)

2mm (.08”)

PHT-6002

2kg (20N)

22mm

154mm

2.4mm

Ra<5μm

(Ra<197 μin)

0.3kg (.66lbs)

2mm (.08”)

PHT-6005

5kg (50N)

22mm

154mm

3mm

Ra<10 μm

(Ra<393 μin)

0.3kg (.66lbs)

2mm (.08”)

PHT-6010

10kg (98N)

22mm

154mm

3mm

Ra<15 μm

(Ra<590 μin)

0.3kg (.66lbs)

2mm (.08”)

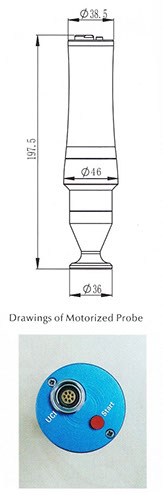

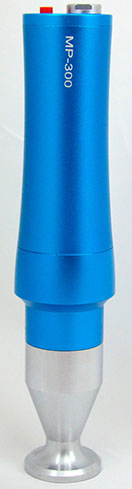

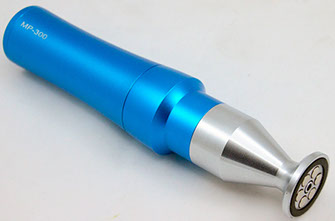

UCI Especificaciones de Sonda Motorizada

Probe Type/Model

PHT-6030

PHT-6080

Loading Force

Probe Diameter

Length

Oscillating Rod Diameter

Surface Roughness

Requirements

μm=Metric μin= Inch

Min weight of test sample

Minimum thickness of sample

.30kg (3N)

46mm

198mm

3.7mm

Ra<3.2μm

(Ra<125 μin)

0.3kg (.66lbs)

2mm (.08”)

.80kg (8N)

46mm

198mm

3.7mm

Ra<5 μm

(Ra<197 μin)

0.3kg (.66lbs)

2mm (.08”)

PHT-6100

1kgf (10N)

46mm

198mm

3.7mm

Ra<8 μm

(Ra<314 μin)

0.3kg (.66lbs)

2mm (.08”)

Indentation Depth (μm)

Hardness

.30 kg Motorized

.80 kg Motorized

1 kg

Motorized

1 kg

Manual

800HV

600HV

500HV

300HV

100HV

4

5

6

10

5

6

8

13

7

8

9

11

19

7

8

9

11

19

2 kg

Manual

10

11

12

16

27

5 kg

Manual

15

18

19

25

43

10 kg

Manual

22

25

27

35

61

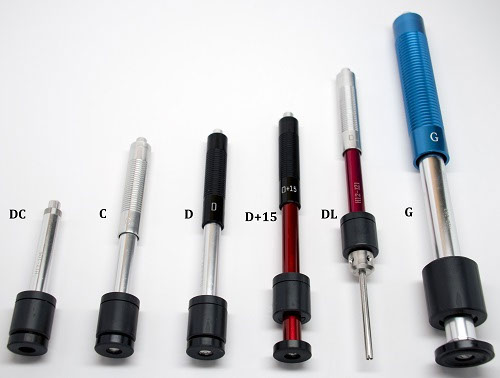

Special Application Impact Devices

Impact Device D Part No. PHT1800-100

Universal standard device:

Use for the majority of hardness testing assignments

Impact Device DL Part No. PHT1800-115

Tip 4mm diameter x 1.96” length Measurements in extremely confined spaces

Impact Device G Part No. PHT1800-125

Enlarged test tip:

For use on solid heavy components such as; rough castings and forgings. Brinell only.

Impact Device DC Part No. PHT1800-120

Extremely short impact device

Used for very confined spaces such as holes, cylinders, internal measurements

Impact Device D+15 Part No. PHT1800-110

Slim front section with coil set back

Hardness measurements in grooves, recessed surface

Impact Device C Part No. PHT1800-130

Reduced impact energy

For testing case hardened material

Impact devices ->

D/DC/DL

D+15

C

Impact energy

Mass of the impact body

Test tip

* Hardness

* Diameter

* Material

*

Impact device

* Diameter

* Length

* Weight

Max. hardness of sample

Preparation of surface

* Max. roughness depth Rt

* Average roughness Ra

Min. weight of sample

Min. thickness of sample

* STEEL

Indentation of test tip

With 300 HV

* Diameter

* Depth

With 600 HV

* Diameter

* Depth

with 800 HV

* Diameter

* Depth

11Nmm

5.5g

DL: 7.2g

1600HV

3mm

20mm

147/86mm

75/50g

940HV

10 µ m

2 µ m

5kg

25mm

0. 54mm

24 µ m

0. 45mm

17 µ m

0. 35mm

10 µ m

11Nmm

7.8g

1600HV

3mm

Tungsten

carbide

20mm

162mm

80g

940HV

10 µ m

2 µ m

5kg

25mm

0. 54mm

24 µ m

0. 45mm

17 µ m

0. 35mm

10 µ m

3Nmm

3.0g

1600HV

3mm

Tungsten

carbide

20mm

141mm

75g

1000HV

2.5 µ m

0.4 µ m

1.5kg

25mm

0. 38mm

12 µ m

0. 32mm

8 µ m

0. 30mm

7 µ m

90Nmm

20g

1600HV

5mm

30mm

254mm

250g

650HB

30 µ m

6.3 µ m

15kg

25mm

1.03mm

53 µ m

0. 90mm

41 µ m

-

Observaciones

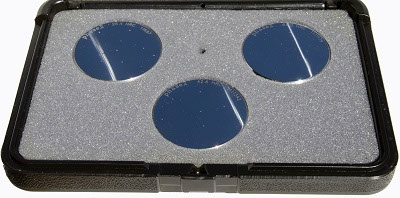

NIST Certified Hardness Test Block Kit

Part No. 900330-9410

Includes:

1pc HRC 20’s
1pc HRC 40’s
1pc HRC 60’s

Full form cert for each block

No. Modelo

900330-9414AH

900330-9414AL

900330-9418H

900330-9418L

900330-9414BH

900330-9414BL

Descripción

Rockwell B

Rockwell E

Rockwell B

Forma

Square

Rango

80’s

50’s

90’s

60’s

80’s

50’s

Observaciones

Made in USA Aluminum

Made in USA Brass

No. Modelo

Descripción

Forma

Rango

Observaciones

PHT1300-01

PHT130001-cert

PHT1300-02

PHT130002-cert

PHT1300-03

PHT130003-cert

PHT1100G-01

PHT1100G-01C

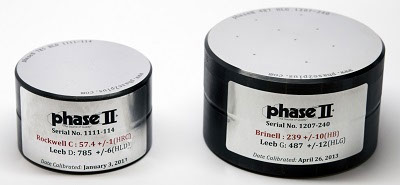

Leeb “D” Hardness Test Block

Leeb “G” Hardness Test Block

ASTM Certified to Brinell

Round

750-800(HRC 50’s)

590-670(HRC40’s)

490-570(HRC20’s)

480-670

480-670 (HB200’s)

Phase II std.

NIST Certified

Phase II std.

NIST Certified

Phase II std.

NIST Certified

For use with “G” impact devices

No. Modelo

900355-1000/150

900355-1000/250

900355-3010

900355-3020

900355-3030

900355-3040

900355-3050

Descripción

3000kg

Forma

Round

Rectangle

Rango

150-250

250-500

Low

High

100-200HB

250-350HB

500+HB

Observaciones

Phase II std. (Steel)

Aluminum (USA)

Steel (USA)
